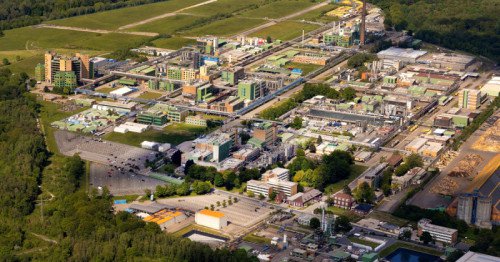

Zentrallager CHEMPARK Leverkusen

Automatisches Hochregallager · Standort 51°01'06.2"N 6°59'04.8"E · 124 × 45 × 36 m zzgl. Vorzone und LKW‑Hof

Steuerung▲
Verschieben in 10‑m‑Schritten,
● = auf vermessene Lage zurücksetzen
(SO‑Ecke: 51°01'04.9"N 6°59'05.4"E)
Ziehen = drehen · Scrollen/Pinch = zoomen
Luftbild: Esri, Maxar, Earthstar Geographics
ParameterWert
Anzahl Gassen5
Anzahl Ebenen (Z)21
Anzahl Plätze (X)80
LagertiefeDoppeltief
Plätze in Y‑Richtung20
Leistung80 Doppelspiele/h
Summe [Palette]33.600
5.600
m² Lagerkörper
~28.000
m² Vergleich Schmalgang
6,0
STP je m²

Konzeptbewertung

Das automatische HRL ist das mit großem Abstand flächeneffizienteste Lagerkonzept: Lagerung mit 36 m knapp dreimal so hoch wie im Schmalganglager, durch doppelttiefe Lagerung nur ca. 3/5 der Fläche in der Breite. Ein Schmalganglager würde für die gleiche Kapazität ca. 28.000 m² zzgl. Versandgebäude benötigen. Die geforderten 80 Doppelspiele/h passen sehr gut zur Leistung der Regalbediengeräte – Empfehlung: HRL als Lagerkonzept beibehalten.
Ansicht▲
Ziehen = drehen · Scrollen/Pinch = zoomen
RegalanlageWert
Gassen5
Ebenen21
Plätze je Regalzeile (X)80
LagertiefeDoppeltief
Regalzeilen gesamt20
Simulierter Füllgrad–
Stellplätze gesamt33.600

Legende

Regalsteher (Stahlbau)
Traversen / Tiefenauflagen
Regalbediengeräte (RBG), animiert
Paletten mit Ladung
Fördertechnik Vorzone

Konzept

Jede der 5 Gassen wird von einem RBG bedient und ist beidseitig mit doppelttiefen Regalzeilen flankiert (4 Palettenreihen je Gasse). Die Fördertechnik in der Vorzone übernimmt Ein-/Auslagerung an den Gassenköpfen und die Übergabe an die 5 Verladetore. Auslegung: 80 Doppelspiele/h.
